화재 생존 케이블 코팅
FIREX EC 43 Survival은 화재 중에도 소방 펌프, 경보, 환기 및 비상구 조명이 계속 작동하도록 합니다 — 케이블 허용 전류 감소 없이 1.6 mm 코팅으로 IEC 60331-21에 따라 240분을 견딥니다.
화재 생존 케이블 코팅 적용 장소
화재 중에도 계속 작동해야 하는 회로에 EC 43 Survival을 사용하십시오 — 화재를 진압하고 사람들에게 경고하며 대피를 돕는 회로입니다. 개구부뿐 아니라 전체 경로 길이를 보호합니다.
- 소방 펌프, 경보 및 트립 회로
- 비상 환기 및 연기 배출 팬
- 비상구 및 비상 조명
- 병원의 중요 케이블 경로
- Tier III 및 Tier IV 데이터 센터
- 태양광 발전소 DC 케이블
표준 및 시험
| IEC 60331-21 | 750°C에서 240분 + 15분 냉각 — 회로 작동 유지. 사내 시험에서는 6시간에도 회로 고장이 없었습니다. |
|---|---|
| IS 17505-1 | 950°C에서 180분 — BS 7846과 유사한 고강도 화재 시험. |
| IEC 60332-3 | 1.6 mm에서 240분 화염 확산 방지. |
| 시험 케이블 | XLPE 4-core 70 sq mm, 1.6 mm 건조 도막 두께로 코팅. |
동일한 시험에서 무코팅 표준 XLPE 케이블은 6분, FR-LS XLPE는 7분에 고장났습니다. EC 43 Survival 코팅 케이블은 240분에도 회로를 유지했습니다.
장점
화재 중에도 회로 작동 유지
대피와 화재 진압이 진행되는 동안 펌프, 경보, 환기 및 비상구 조명이 계속 작동합니다.
가장 긴 시험 생존 시간
IEC 60331의 최대 요구 시간은 180분입니다. EC 43 Survival은 240분 + 15분 냉각을 견딥니다.
케이블 허용 전류 감소 없음
모든 시험을 1.6 mm에서 통과하므로 케이블 용량 감소가 없고 3–5 mm 과도막으로 인한 균열이나 박리가 없습니다.
화재 후 가동 중단 감소
보호된 회로는 즉시 교체할 가능성이 낮아 가동 중단 시간과 화재 후 케이블 교체를 줄입니다.
일반 케이블 트레이의 화염 확산만 막으면 됩니까? 난연 케이블 코팅(FIREX EC 43 General)을 참조하십시오. 설치류 위험 경로에는 설치류 방지 케이블 코팅 FIREX EC 7034를 상도로 추가하십시오.
설치 요약
경로 조사
일반 케이블 구간(EC 43 General), 화재 중 생존해야 하는 회로(EC 43 Survival), 설치류 위험 경로(EC 7034 상도)를 표시하십시오.
노출된 전체 길이 코팅

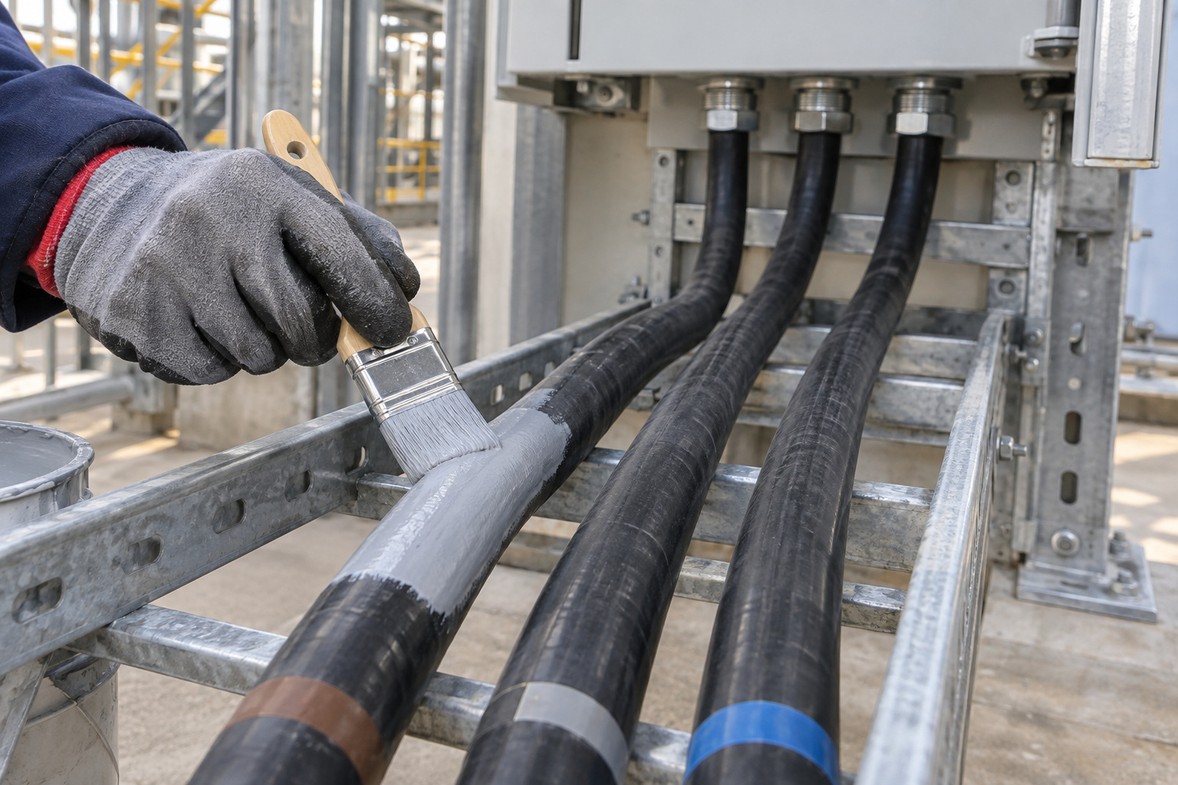

케이블의 노출된 전체 길이에 시험된 1.6 mm 건조 도막 두께까지 연속 코팅을 적용하십시오.
모든 개구부를 통과해 코팅
케이블이 Stanvac 방화 충전재를 통과하는 곳에는 밀봉부에 1피트 길이의 EC 43 코팅이 포함됩니다.
설치류 방지 상도 추가
설치류 위험 경로에서는 EC 43 도막 위에 FIREX EC 7034를 최소 두 번 / 0.5 mm 추가하십시오.
기술 자료 준수
표면 준비, 적용 방법, 코팅 횟수 및 건조 시간은 FIREX EC 43 기술 자료와 Stanvac 적용 절차를 따릅니다.
화재 시험 및 적용 동영상
Firex EC 43 Survival grade Fire testing IEC 60331-21
Firex EC 43 1.6mm DFT
Firex EC43 Survival grade Application process
다운로드 가능한 기술 문서
- 케이블 화재 방지 코팅의 진실 — 2026PDF ↓
- 일반 케이블 코팅으로 충분하지 않은 이유PDF ↓
- PCO — 완전한 전기 화재 방어PDF ↓
- 개구부를 밀봉하십시오. 케이블을 보호하십시오. 패널을 지키십시오.PDF ↓
- Stanvac 전기 분야의 이점 — 2026 현장 가이드PDF ↓
FIREX EC 43 기술 자료나 시험 인증서가 필요하십니까? 기술팀에 문의하십시오.
자주 묻는 질문
화재 생존 케이블 코팅이란 무엇입니까?
단순히 화염 확산을 늦추는 것이 아니라 화재 중에도 케이블이 전력과 신호를 전달하도록 유지하는 코팅입니다(회로 무결성). FIREX EC 43 Survival은 IEC 60331-21에 따라 750°C에서 240분 + 15분 냉각 시험을 거쳤습니다.
화재 생존과 난연의 차이는 무엇입니까?
난연(IEC 60332-3, FM 3971)은 화염 확산만 제한하며 회로 작동 유지를 증명하지 않습니다. 화재 생존(IEC 60331-21, IS 17505-1)은 화재 중 회로가 계속 작동함을 증명합니다.
FIREX EC 43 Survival은 어떤 표준을 충족합니까?
IEC 60331-21(750°C에서 240분 + 15분 냉각), IS 17505-1(950°C에서 180분), IEC 60332-3(240분 화염 확산 방지)을 모두 1.6 mm에서 충족합니다.
코팅이 케이블 용량을 줄입니까?
아닙니다. 1.6 mm 건조 도막 두께로 시험을 통과하므로 케이블 허용 전류를 낮출 필요가 없습니다.
설치류로부터 케이블도 보호할 수 있습니까?
예. 지정된 EC 43 Survival 도막을 유지하고 설치류 위험 경로에 FIREX EC 7034를 최소 두 번 / 0.5 mm 상도로 추가하십시오.
플랜트에 FIREX EC 43 지정
케이블 경로를 알려주십시오. 적합한 등급과 도막 구성을 추천해 드립니다.
